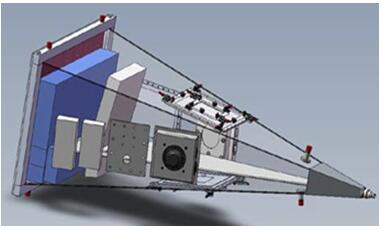

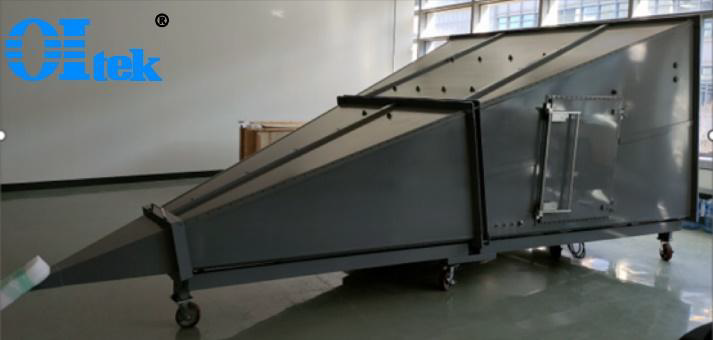

GTEM 小室可以代替电磁兼容暗室进行辐射抗扰度测试，具有工作频率宽、内部场强均 匀、屏蔽效能好，试验中能量利用率高等优点,可根据客户使用需求进行定制。GTEM 小室是 锥形的同轴线结构,在芯板周围激励出横电磁波，波阻抗 377 欧姆。可以在给定的工作空间 区域内提供非常好的场均匀性和场的再现性,也非常适用于场的校准。在做干扰测试和抗干 扰度测试时，较开阔场和暗室测试都更方便、灵活、节省空间和成本。

技术指标：

射频连接器: cw 7/16 DIN  to N  Adapter

场均匀性:      f <1 GHz;  0  -6dB

频率范围:      9kHzto5GHz (RE)1; DC-20GHz  (RI)2

阻抗: 50 Ω 最大连续输入      功率:     50  W

屏蔽效能:      10kHz to1GHz From  Internal  E-Fields  80  dB Minimum

驻波: All  Other  Frequencies<1.50:1;       Characteristic  Frequencies  <1.75:1

典型驻波比: All  Other  Frequencies 1.30:1;     Characteristic  Frequencies3 1.75:1

订货信息：

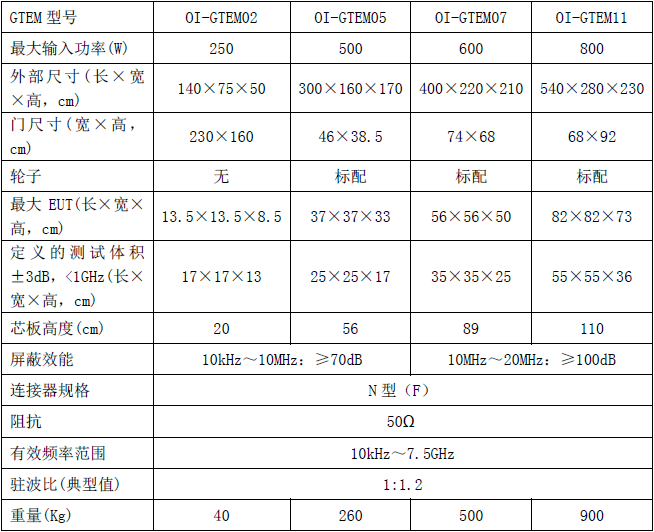

产品型号及尺寸（可定制）：

5405 型 屏蔽门高度:385  mm 屏蔽门宽度:460mm 测试区域高度 (H):167  mm 测试区域宽度(W):250  mm

GTEM 小室外尺寸高度(H):1.7 m GTEM 小室外尺寸长度(L):3.0 m GTEM 小室外尺寸宽度(W):1.6 m 总重量：250kg

5407 型 屏蔽门高度:747  mm 屏蔽门宽度:686  mm 测试区域高度 (H):250  mm 测试区域宽度(W):350  mm

GTEM 小室外尺寸高度(H):2.1 m GTEM 小室外尺寸长度(L):4.0 m GTEM 小室外尺寸宽度(W):2.2 m 总重量:500  kg

5411 型 屏蔽门高度:  685mm 屏蔽门宽度:  925mm 测试区域高度 (H):366mm 测试区域宽度(W):550mm

GTEM 小室外尺寸高度(H):2.3 m GTEM 小室外尺寸长度(L):5.4 m GTEM 小室外尺寸宽度(W):2.8 m 总重量:900kg
