PA系列功率分析仪附件

  • 简介:PA1000、PA3000和PA4000等系列功率分析仪各种配套附件满足各种应用和测量需要。其配套附件包含:固定线圈霍尔效应电流变送器、电流夹钳、各种​测量连接线和附件​(36A连接线、灯具镇流器测
    • 概述

    • 订货信息

    • 资料库

    • 相关产品

    一、固定线圈霍尔效应电流变送器

    海洋仪器提供多种固定线圈和分离线圈的电流互感器,用于功率分析仪上,能够满足客户的应用和测量的需要。固定线圈传感器提供了最高的精度,可用于交流和直流电流测量,而分离线圈电流互感器非常适合用于不太容易穿过导线的电流应用测量。

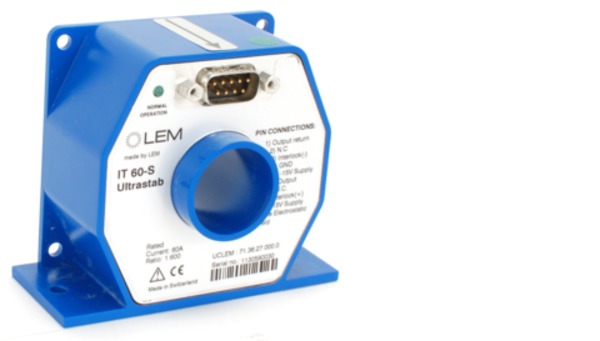

    1、CT-xxxx-S系列


    CT-xxxx-S系列具有较高的精度和线性度,这些传感器来自LEM,一家高品质的元件公司。

    特点如下:

    精度高(0.0054% - 0.0272%)

    极好线性度 (3 ppm - 20 ppm)

    极低的温度漂移 (0.5 ppm/k - 2.5 ppm/k)

    频率宽 (DC ~ 800 kHz)

    闭环(补偿)电流互感器,使用非常精确的零平衡检测

    初级和次级回路之间的静电屏蔽

    无插入损耗

    对外部电场和磁场干扰具有较高的抗扰性

    低噪声输出信号

    含定制电缆组件,易于连接到PA3000或PA1000功率分析仪

    与标准PA3000或PA1000功率分析仪内部传感器供电兼容(除了CT-1000-S;可选外接直流电源,例如OPS3323双通道或OPS1323单通道电源)

    应用领域:大功率变流器和逆变器、马达驱动、太阳能逆变器、UPS电源

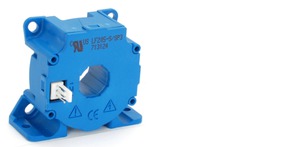

    2、CT-xxxx-M系列


    CT-xxxx-M系列用于通用测量,精度要求不太高,这些传感器来自LEM,一家高品质的元件公司。

    特点如下:

    精度高(0.4% - 0.5%)

    极好线性度 (<0.1%)频率宽

    Wide frequency bandwidth (DC ~ 150 kHz)

    闭环 (补偿) 电流变送器,采用霍尔效应传感器

    根据UL 94-V0标准,绝缘塑料箱

    低的温度漂移

    兼容PA3000功率分析仪(内置传感器电源)

    含定制电缆组件,易于连接到PA3000或PA1000功率分析仪

    无插入损耗

    对外部电场和磁场干扰具有较高的抗扰性

    应用领域:大功率变流器和逆变器、马达驱动、太阳能逆变器、UPS电源

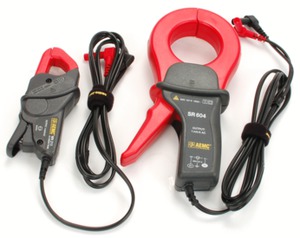

    二、电流钳


    在不能断开电流通路的情况下,需要进行快速连接测试,电流钳能快速夹持测量交流电流。该电流钳来自法国CA。

    1、CL200,由MN09代替

    CL200(MN09) 是一款紧凑型 AC电流探头,它能进行快速连接,适用于工业领域中电流测试。

    特点如下:

    0.5Arms - 240Arms 测量范围

    1000:1 转换比

    频率范围:40 Hz - 10 kHz

    1.0% -3.0% 精度

    紧凑外观

    直接连接功率分析仪

    大开口,适合夹持直径20mm导体

    符合EN61010, 600 V Cat. III安全标准

    2、CL1200,由C103代替

    CL1200(C103) 是一款AC电流探头,它能快速连接到导线或总线排,适用于工业和大电流测试。

    特点如下:

    100mArms - 1200Arms测量范围

    1000:1转换比

    频率范围:30 Hz - 5 kHz

    0.5% - 1.5%精度

    符合EN61010, 600 V Cat. III安全标准

    较低相移,适合功率测量

    应用领域:大功率变流器和逆变器、马达驱动、太阳能逆变器、UPS电源

    三、测试专业附件

    海洋仪器提供的4mm连接线,快速简便进行电路测试连接,让测试任务变得容易。

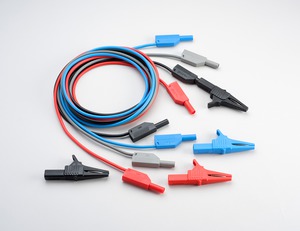

    1、测试线


    PA-LEADSET 可更换和定制长度的连接线,具有绝缘、层叠特性,额定参数为1000 V、32 A(CAT II), 符合UL61010。

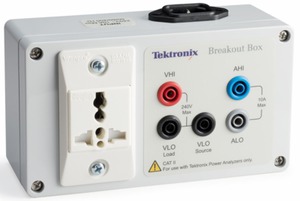

    2、BB1000插座接线盒

    The BB1000 Breakout Box makes wiring connections between your device-under-test and Tektronix power analyzers easy and safe, by 'breaking out' the current flow for connection to the internal current shunt in the analyzer. It provides a line output socket to power your device under test (up to 10 ARMS) and 4 mm sockets for direct connection to the Tektronix power analyzer terminals.

    BB1000-UN: 120 V/240 V Universal receptacle

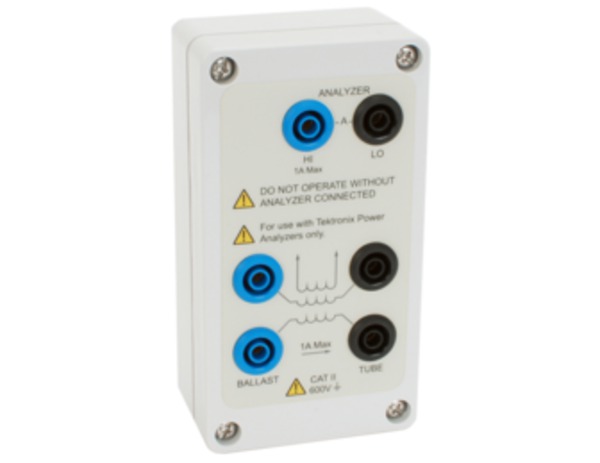

    3、Ballast-CT 灯具镇流器测试连接盒

    The Tektronix Ballast-CT simplifies the measurement of output power and tube current in high frequency electronic lighting ballasts. This device is specifically designed for lighting applications, and overcomes problems that are usually found when using conventional or Hall Effect current transformers. When used in conjunction with a Tektronix PA1000 or PA3000 power analyzer, the free-standing Ballast-CT accessory provides a convenient and accurate solution to taking power measurements in lighting ballast circuits.



    Convenience: No need to feed cables through a CT core

    High accuracy: Trifilar-wound toroidal design

    No cable positioning/contact error

    Wide bandwidth: High frequency design provides 5 kHz to 1 MHz bandwidth

    Wide current range: 5 mA to 1 A is compatible with many modern ballasts
